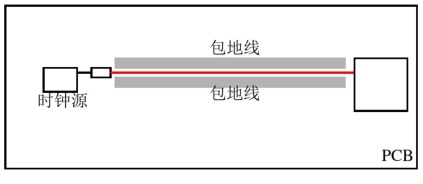

單層板或雙層板上時鐘線的處理

單層板或雙層板上的時鐘建議盡可能在時鐘線的兩側包地線,條件不允許, 也應該使時鐘線和地線緊鄰走線, 即時鐘線的一側起碼有地線, 以減小時鐘線的回流面積, 減小差模輻射 。

多層板上時鐘線的處理

時鐘線走內層;

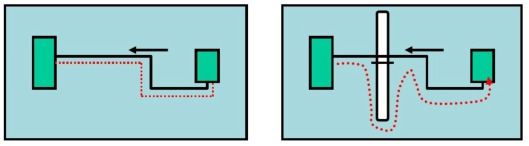

是否存在信號線跨其回流平面分割帶

跨分割會使得信號回路面積增大,如下圖比較;

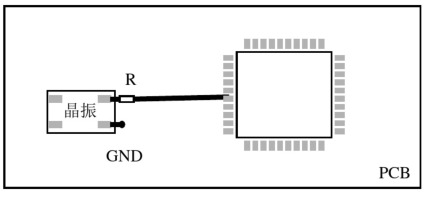

時鐘源是否盡可能靠近其負載

如下圖,時鐘源靠近負載的目的是使時鐘走線即可能短;

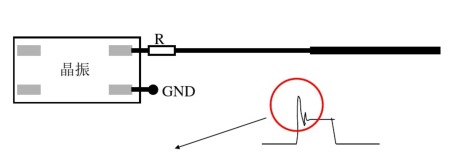

時鐘走線的粗細是否存在跳變

時鐘線的粗細跳變會導致時鐘信號出現阻抗失配問題,使時鐘波形產生田奇變, 引起EMI問題;

強烈的EMI

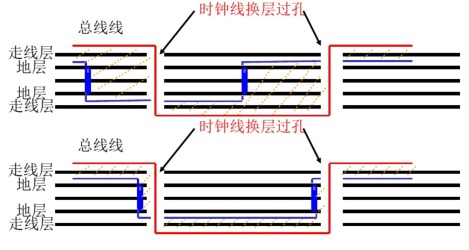

時鐘線換層的處理

在多層板和雙層板中, 時鐘線往往要換層, 這時要求時鐘線的換層過孔附近必須有地層過孔存在, 原因是: 時鐘線在換層后其回流平面也換層了,在時鐘換層過孔附近設置地過孔可以有效的減小其信號回流面積。

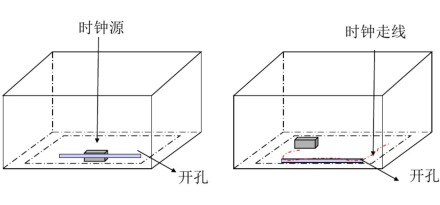

時鐘源或時鐘走線是否靠近屏蔽結構孔縫

如下圖,檢査是否有時鐘源或者時鐘走線靠近結構開孔(縫) ,可以采用在孔縫上使用屏蔽材料 (如導電布) 的方法作測試比較。
